Промышленные центробежные вентиляторы играют важную роль в обеспечении эффективного движения воздуха для производственных предприятий, перерабатывающих предприятий и других крупных промышленных сред. Среди важнейших элементов конструкции этих вентиляторов — крыльчатка — внутренний вращающийся компонент, который определяет, как воздух всасывается и выбрасывается.

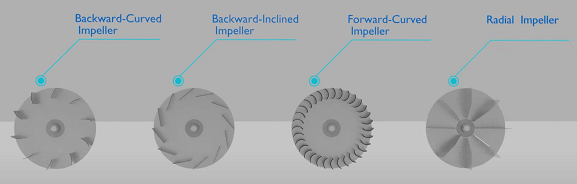

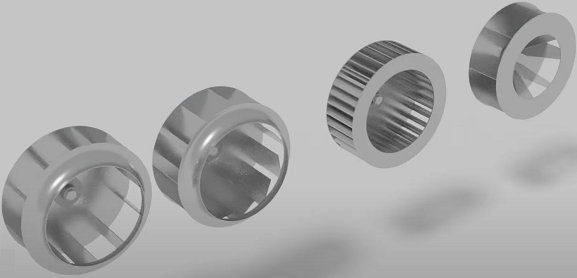

В промышленных центробежных вентиляторах обычно используются четыре основных типа рабочих колес: с загнутыми назад лопатками, с наклоном назад, с загнутыми вперед лопатками и радиальные.

Что такое промышленный центробежный вентилятор?

Промышленный центробежный вентилятор — это механическое устройство, которое использует вращающиеся крыльчатки для увеличения скорости и объема воздушного потока. В отличие от осевых вентиляторов, которые перемещают воздух параллельно валу вентилятора, центробежные вентиляторы перемещают воздух перпендикулярно оси за счет центробежной силы, создаваемой вращающимся крыльчаткой. Это делает их идеальными для применений, требующих высокого давления, таких как системы пылеулавливания, установки HVAC на заводах.

Центробежные вентиляторы широко используются в таких секторах, как:

• Производство автомобилей

• Фармацевтическое производство

• Химическая переработка

• Пищевая промышленность и производство напитков

1. Рабочее колесо с загнутыми назад лопатками

Загнутое назад рабочее колесо является одной из самых эффективных конструкций в центробежных вентиляторах. Лопасти изогнуты в сторону от направления вращения, обеспечивая баланс между потоком воздуха и давлением.

Основные характеристики:

• Высокая эффективность: часто 80% и более при оптимальных условиях

• Низкий уровень шума по сравнению с другими типами импеллеров

• Неперегружаемая кривая мощности, которая гарантирует, что двигатель не потребляет избыточную мощность при более высоких расходах

• Прочная конструкция, которая препятствует накоплению пыли

Распространенные применения:

• Системы чистого воздуха

• Промышленная вентиляция, где эффективность является приоритетом

• Электростанции и энергоэффективные системы HVAC

Крыльчатки с загнутыми назад лопатками особенно популярны в вентиляторах, сертифицированных в соответствии с международными стандартами, такими как AMCA, по энергоэффективности и уровню шума.

2. Рабочее колесо с обратным наклоном

Наклонное назад рабочее колесо похоже на изогнутое назад рабочее колесо, но имеет прямые лопатки, наклоненные назад. Обычно используется в системах, требующих умеренного статического давления и объема.

Основные характеристики:

• Умеренная эффективность (~75–85%)

• Простая конструкция, облегчающая производство

• Лучше подходит для применения в чистом воздухе

• Меньшая тенденция к накоплению мусора по сравнению с загнутыми вперед лопастями

Варианты использования:

• Системы охлаждения в производстве электроники

• Вентиляция на промышленных складах

• Вытяжные системы средней мощности

Вентиляторы с обратным наклоном идеально подходят для объектов, где приоритетным является компромисс между стоимостью и производительностью, при этом требуется долговечное оборудование.

3. Рабочее колесо с загнутыми вперед лопатками

Рабочее колесо с загнутыми вперед лопатками широко используется в системах низкого давления и имеет множество небольших, плотно расположенных лопаток, изогнутых в направлении вращения.

Основные характеристики:

• Высокий расход воздуха при низком статическом давлении

• Низкая эффективность (~55–65%) по сравнению с обратными конструкциями

• Компактный размер, что делает его идеальным для ограниченных пространств

Варианты использования:

• Системы HVAC низкого давления

• Воздухообрабатывающие установки в коммерческих зданиях

• Печи и малогабаритные вентиляционные установки

Несмотря на меньшую эффективность, загнутые вперед рабочие колеса экономичны и компактны, их часто выбирают для небольших или бюджетных применений.

4. Радиальное рабочее колесо

Радиальные импеллеры (также называемые вентиляторами с радиальными лопастями) имеют прямые лопасти, которые выходят прямо из центра. Такая конструкция эффективно справляется с грязным, содержащим частицы или высокотемпературным воздухом.

Основные характеристики:

• Прочная конструкция для тяжелых условий эксплуатации

• Низкая эффективность (~60–70%), но превосходная долговечность

• Высокие возможности статического давления

• Лучше всего подходит для работы с пылью, парами и абразивными частицами

Приложения:

• Системы сбора пыли

• Промышленные сушилки и печи

• Литейные и цементные заводы

• Высокотемпературные или коррозионные воздушные потоки

Благодаря своей прочности радиальные рабочие колеса широко используются в горнодобывающей, цементной и металлообрабатывающей промышленности.

Выбор подходящего рабочего колеса для ваших нужд

Выбор правильного рабочего колеса зависит от нескольких эксплуатационных переменных, таких как:

• Требуемый объем воздушного потока (CFM или CMH)

• Статическое давление (Па или inWG)

• Состав воздуха (чистый или загрязненный)

• Доступное пространство для установки

• Требования к энергопотреблению

Как ведущий производитель промышленных центробежных вентиляторов, SHUANGYANG FAN предлагает индивидуальные решения, оснащенные различными типами рабочих колес. Наши вентиляторы спроектированы с учетом различных отраслевых стандартов и сложных условий эксплуатации, с возможностью сертификации AMCA и соответствия ISO.

Независимо от того, нужна ли вашему предприятию высокоэффективная вентиляция или надежные системы воздушного потока для тяжелых частиц, наша инженерная команда обеспечивает оптимальную конструкцию и выбор вентилятора, соответствующие вашим рабочим условиям.

Заключение

Понимание различий между загнутыми назад, наклоненными назад, загнутыми вперед и радиальными рабочими колесами является ключом к оптимизации производительности ваших промышленных вентиляционных систем. Каждый тип предлагает уникальные преимущества в зависимости от давления, воздушного потока, допустимого уровня шума и характера перемещаемого воздуха.

Выбрав правильный тип рабочего колеса, вы обеспечиваете долговечность системы, снижаете потребление энергии и соблюдаете стандарты безопасности на рабочем месте и охраны окружающей среды.

Узнайте больше о решении SHUANGYANG FAN для промышленных центробежных вентиляторов

Примечание: Содержание статьи не может быть лишено пропусков и ошибок. Приветствуются предложения по исправлениям.
