Введение

В сфере промышленной вентиляции и систем дымоудаления надежность и эффективность вентилятора имеют первостепенное значение. Независимо от того, используется ли он в коммерческих комплексах, промышленных предприятиях, тоннелях метро или ядерных объектах, вентилятор играет важнейшую роль в поддержании качества воздуха и безопасности. Основополагающим аспектом, обеспечивающим оптимальную производительность этих вентиляторов, является балансировка промышленных вентиляторов. Этот процесс не только повышает эффективность работы, но и продлевает срок службы оборудования.

Понимание балансировки промышленных вентиляторов

Балансировка промышленного вентилятора относится к процессу регулировки распределения массы вращающихся компонентов вентилятора, в первую очередь крыльчатки, для обеспечения плавной работы. Несбалансированный вентилятор может привести к чрезмерной вибрации, шуму и преждевременному износу компонентов. Балансировка обычно подразделяется на два типа:

• Статическая балансировка: обеспечивает выравнивание центральной линии масс с осью вращения.

• Динамическая балансировка: учитывает распределение массы в нескольких плоскостях, учитывая как величину, так и фазу дисбаланса.

Динамическая балансировка особенно важна для высокоскоростных промышленных вентиляторов, например, тех, которые используются в вентиляции тоннелей метрополитена и в ядерной отрасли, где точность и надежность не подлежат обсуждению.

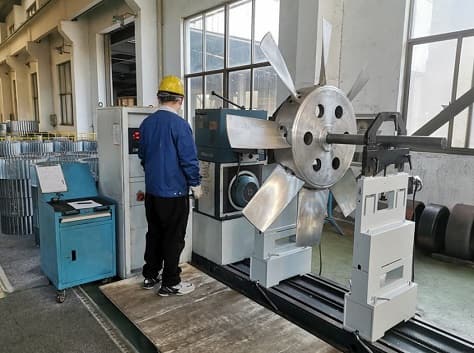

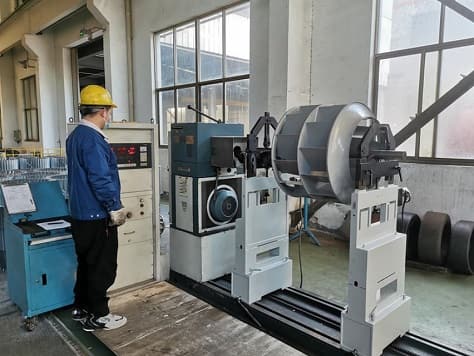

Динамическая балансировка вентилятора для осевого рабочего колеса                    Динамическая балансировка вентилятора для центробежного рабочего колеса

Важность правильной балансировки вентилятора

Значение балансировки промышленных вентиляторов невозможно переоценить. Правильно сбалансированные вентиляторы имеют многочисленные преимущества:

• Сниженная вибрация: минимизирует нагрузку на подшипники и структурные компоненты, предотвращая преждевременные отказы.

• Повышенная эффективность: обеспечивает оптимальный поток воздуха и потребление энергии, что приводит к экономии средств.

• Увеличенный срок службы оборудования: снижает износ, тем самым продлевая срок службы вентилятора.

• Повышенная безопасность: снижает риск механических отказов, которые могут привести к опасным ситуациям, особенно в критических условиях, таких как ядерные объекты.

• Снижение шума: сбалансированный вентилятор работает тише, способствуя созданию более комфортной среды.

Стандарты, регулирующие балансировку вентиляторов

Соблюдение установленных стандартов имеет важное значение для обеспечения качества и надежности процессов балансировки вентиляторов. В отрасли широко признаны два основных стандарта:

• ISO 1940-1: Этот международный стандарт определяет требования к качеству балансировки роторов в постоянном (жестком) состоянии. Он определяет классы качества балансировки (например, G2.5, G6.3, G16) и дает рекомендации по допустимому остаточному дисбалансу.

• AMCA 204: Опубликованный Ассоциацией по управлению воздушным движением и контролю (AMCA), этот стандарт дает рекомендации по качеству балансировки и уровням вибрации специально для вентиляторов. Он соответствует ISO 1940-1, но предлагает более подробные рекомендации, адаптированные к различным типам вентиляторов и сферам применения.

Например, AMCA 204 рекомендует класс качества балансировки G2.5 для небольших вентиляторов и G4.0 для более крупных центробежных вентиляторов, принимая во внимание такие факторы, как вес рабочего колеса и скорость вращения.

Причины дисбаланса вентилятора

Понимание основных причин дисбаланса вентиляторов имеет решающее значение для эффективного обслуживания и профилактики:

• Производственные дефекты: неточности при изготовлении могут привести к неравномерному распределению массы.

• Накопление материала: накопление пыли, мусора или других материалов на лопастях крыльчатки может вызвать дисбаланс.

• Износ: со временем компоненты могут деградировать, что приведет к асимметричному распределению массы.

• Коррозия: воздействие суровых условий может привести к коррозии деталей вентилятора, что повлияет на баланс.

• Неправильное обслуживание: ненадлежащие или нерегулярные методы обслуживания могут усугубить проблемы с дисбалансом.

Методы достижения оптимального баланса

Для достижения и поддержания надлежащего баланса вентилятора используются несколько методов:

1. Балансировка в цеху: выполняется в контролируемой среде с использованием специализированного оборудования для обнаружения и устранения дисбаланса перед установкой.

2. Балансировка в полевых условиях: проводится на месте, этот метод необходим для больших или установленных вентиляторов, разборка которых нецелесообразна. Он включает измерение вибраций и выполнение необходимых регулировок без снятия вентилятора с его рабочего места.

3. Использование балансировочных машин: эти машины вращают компоненты вентилятора и измеряют вибрации для выявления дисбаланса. Корректировки производятся путем добавления или удаления груза в определенных местах.

4. Инструменты лазерной центровки: передовые инструменты, которые обеспечивают точные измерения для выравнивания и балансировки, гарантируя оптимальную производительность.

Заключение

Балансировка промышленных вентиляторов является критически важным аспектом обеспечения эффективности, безопасности и долговечности вентиляционных систем в различных секторах. Придерживаясь установленных стандартов, таких как ISO 1940-1 и AMCA 204, и применяя точные методы балансировки, производители и бригады по техническому обслуживанию могут снизить риски, связанные с дисбалансом вентиляторов. Регулярный мониторинг и техническое обслуживание необходимы для быстрого обнаружения и устранения дисбаланса, тем самым защищая операции и продлевая срок службы оборудования.

Примечание: Содержание статьи не может быть лишено пропусков и ошибок. Приветствуются предложения по исправлениям.
