1. Технические характеристики

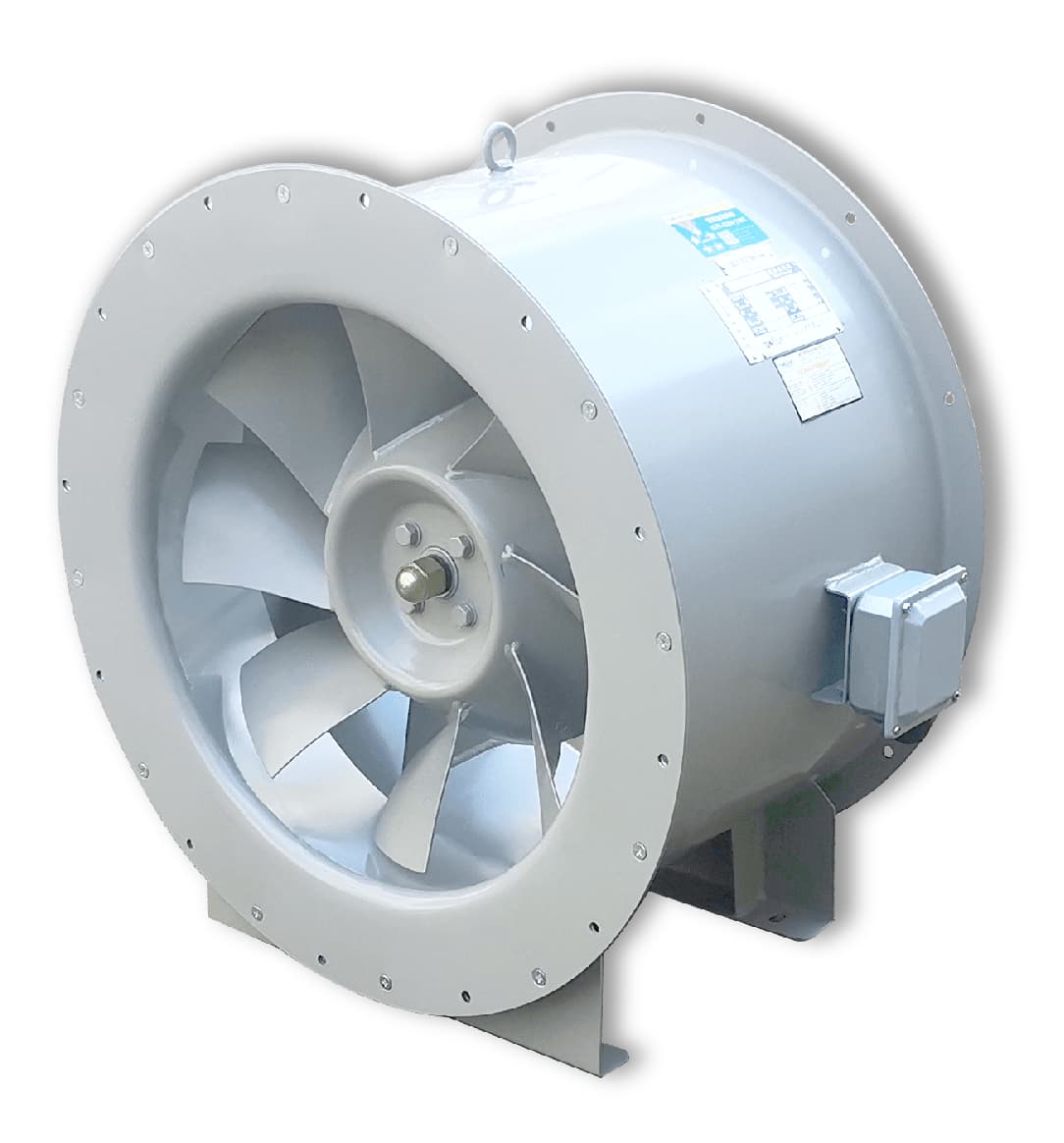

В этом вентиляторе используется метод меридионального ускорения косого потока, разработанный с помощью программного обеспечения системы CAD, многоцелевой оптимизации и прогнозирования производительности. Он имеет преимущества более высокого давления воздуха, чем осевые вентиляторы той же модели, и большего объема воздуха, чем центробежные вентиляторы. Он обладает характеристиками высокой эффективности и широкой высокоэффективной зоны. Уровень шума вентилятора на 2-3 дБ(А) ниже, чем у обычного осевого вентилятора, что позволяет заменить центробежные вентиляторы среднего и низкого давления и осевые вентиляторы высокого давления без необходимости принятия мер по снижению шума, что экономит инвестиции. Каждая единица этого продукта проходит высокоскоростную динамическую балансировку перед отправкой с завода, скорость вибрации составляет менее 3,2 мм/с.

2. Конструктивные характеристики

Этот продукт имеет меньший объем и более компактную конструкцию, чем осевые или центробежные вентиляторы при том же объеме воздуха и давлении. Входной коллектор крепится к фланцу с помощью винтов с потайной головкой, что не влияет на установку, а рабочее колесо и двигатель просты в обслуживании.

3. Уровень качества

Качество этого продукта находится на переднем крае отрасли.

4. Производственный процесс

a. Рабочее колесо: лопасти вырезаны и отформованы методом холодной штамповки, а ступица вытянута и сформирована из стальной пластины Q235. Рабочее колесо сварено специальным сварочным штампом и проверено двухсторонним жестким балансировочным станком на высокой скорости с точностью балансировки G3.2 или выше.

б. Воздуховод: круглый с помощью трехстержневой гибочной машины, фланцевый с помощью прядильной машины за один процесс формования, с достаточной жесткостью и красивым внешним видом.

в. Направляющие лопатки: все вырезаны методом плазменной резки и отформованы методом компрессионного формования.

г. Водонепроницаемость: если вентилятор размещается на открытом воздухе, следует установить дождевой чехол на распределительную коробку двигателя. Дождевой чехол должен быть приварен к внешнему цилиндру, чтобы полностью предотвратить просачивание дождевой воды.

5. Диапазон параметров

Диапазон расхода воздуха составляет 1500~120000 м³/ч, а общий диапазон давления составляет 120~1300 Па.
