1.Технические характеристики

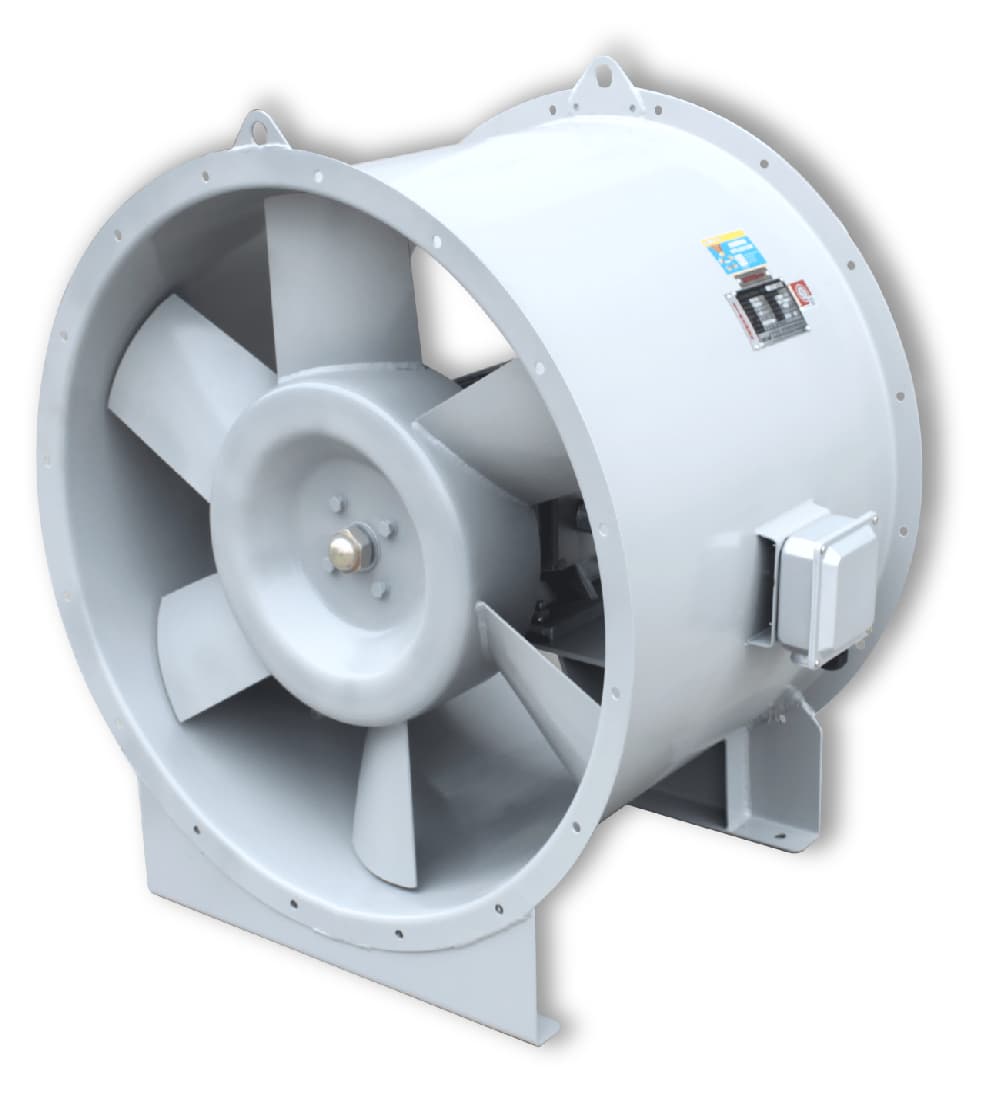

Этот вентилятор использует передовое программное обеспечение системы CAD и был разработан с помощью многоцелевого проектирования. Благодаря фактическому тестированию эффективность вентилятора превышает 80%, а некоторые даже превышают 85%. Он также имеет характеристику плоской кривой эффективности, что способствует энергосбережению. Каждый блок проходит высокоскоростную динамическую балансировку перед отправкой с завода со скоростью вибрации менее 3,2 мм/с. Испытание вентилятора соответствует тестированию национального авторитетного пожарного института 3C и может работать непрерывно более 45 минут при высокой температуре 280 ℃ и непрерывно работать в течение 20 часов при температуре 100 ℃ без повреждений. Он широко используется в пожаротушении и дымоудалении высококлассных гражданских зданий. Для экономии места этот продукт может быть оснащен двухскоростным двигателем, высокоскоростным для дымоудаления и низкоскоростным для вентиляции, что позволяет достичь цели двойного использования (обычный тип может использоваться только для вентиляции при температуре ниже 70 ℃).

2. Конструктивные характеристики

Вентилятор имеет компактную конструкцию, занимает небольшую площадь и прост в установке. Благодаря своему базовому осевому типу потока его можно устанавливать горизонтально или вертикально. Двигатель легко устанавливать, разбирать и обслуживать.

3. Уровень качества

Этот продукт был оценен пожарным департаментом Департамента общественной безопасности провинции Чжэцзян и считается ведущим продуктом в Китае.

4. Производственный процесс

a. Рабочее колесо: лопасти вырезаны методом холодной штамповки и отлиты методом компрессионного формования. Ступица колеса сформирована путем растяжения стальной пластины Q235. Лопасти сварены специальным сварочным штампом и проходят высокоскоростную калибровку на цифровой машине динамической балансировки с жесткой опорой с точностью балансировки G3.2 или выше.

b. Воздуховод: круглый, с помощью трехжильного гибочного станка, фланцевый, с помощью прядильной машины, за один процесс формования, с достаточной жесткостью и красивым внешним видом.

c. Направляющие лопатки: все вырезаны и отформованы с помощью плазменной резки.

d. Высокая термостойкость: вентилятор оснащен специально разработанной системой воздушного охлаждения двигателя, которая обеспечивает нормальную работу вентилятора более 45 минут при высоких температурах 280 ℃ и непрерывную работу в течение 20 часов без повреждений при температуре 100 ℃, полностью соответствуя национальным правилам пожарной безопасности.

e. Водонепроницаемость: при размещении вентилятора на открытом воздухе следует установить дождевой чехол на распределительную коробку двигателя. Дождевой чехол должен быть приварен к внешнему цилиндру, чтобы полностью предотвратить просачивание дождевой воды.

5. Диапазон параметров

Диапазон объема воздуха составляет 3000~120000 м³/ч, а общий диапазон давления составляет 280~900 Па.
