1.Обзор продукта

a) Центробежный вентилятор для трубопроводов серии GDF — это новый продукт, разработанный нашим инженерно-технологическим центром и Шанхайским университетом Цзяотун на основе передовых зарубежных технологий. После испытаний, проведенных в Hefei General Machinery Research Institute и Zhejiang Large and Medium Fan Testing Station, продукт имеет хорошую производительность, плавную работу, низкий уровень шума, разумную и компактную конструкцию, простую установку и может быть напрямую подключен к воздуховоду.

b) Эта серия вентиляторов транспортирует воздух и другие не самовоспламеняющиеся, некоррозионные и безвредные газы к человеческому телу. Транспортируемые газы не должны содержать вязких веществ, а количество пыли и твердых частиц не должно превышать 120 мг/м³. Диапазон температур газа составляет: от 20℃ до 80℃.

c) Эта серия вентиляторов может широко использоваться для вентиляции и воздухообмена в гостиницах, торговых центрах, больницах, театрах, танцевальных залах, аудиториях, колледжах и научно-исследовательских учреждениях, а также в промышленных и гражданских зданиях. Применимо только для внутренней установки. Если необходимо установить на открытом воздухе, необходимо предусмотреть меры защиты двигателя от дождя.

2. Конструктивные особенности

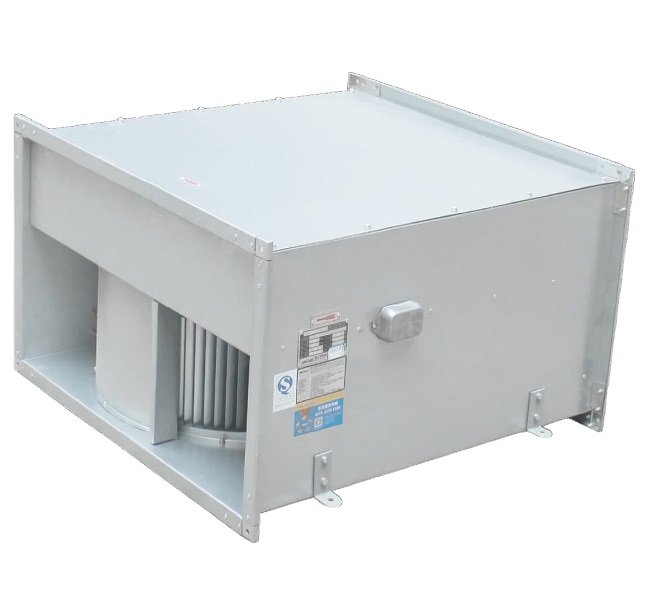

Центробежный трубопроводный вентилятор GDF с многолопастным центробежным рабочим колесом с наклоном вперед и односторонним всасыванием, предназначенный для горизонтального впуска и выпуска. Квадратный впуск и выпуск могут быть напрямую подключены к воздуховоду. Двигатель вентилятора представляет собой специализированный двигатель для кондиционирования воздуха, который отличается низким уровнем шума, плавной работой и длительным сроком службы; Корпус изготовлен из оцинкованной стальной пластины, которая обрабатывается механизированными формами и соединяется точечной сваркой. Конструкция прочная, разумная и компактная.

3. Производственный процесс

a. Рабочее колесо: передняя пластина, задняя пластина и лопасти штампуются и формуются из оцинкованного листового металла. Рабочее колесо прошло высокоскоростную проверку с использованием двухсторонней жесткой опорной динамической балансировочной машины с точностью балансировки уровня G3.2 и общей скоростью вибрации не более 2 мм/с.

б. Корпус: Все детали изготовлены из оцинкованного листового металла, штампованного специальными формами и обработанного импортным прецизионным листовым оборудованием. Соединение между каждым корпусом коробки выполнено с помощью клепальной технологии.

4. Диапазон параметров

Диапазон расхода воздуха составляет 146-7120 м³/ч, а диапазон общего давления составляет 78-790 Па.
