١. نظرة عامة

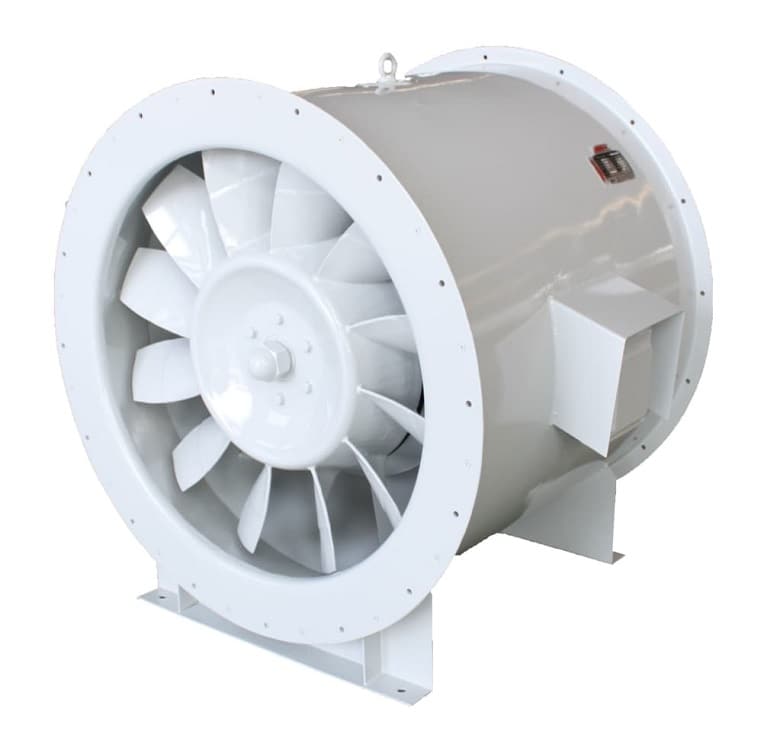

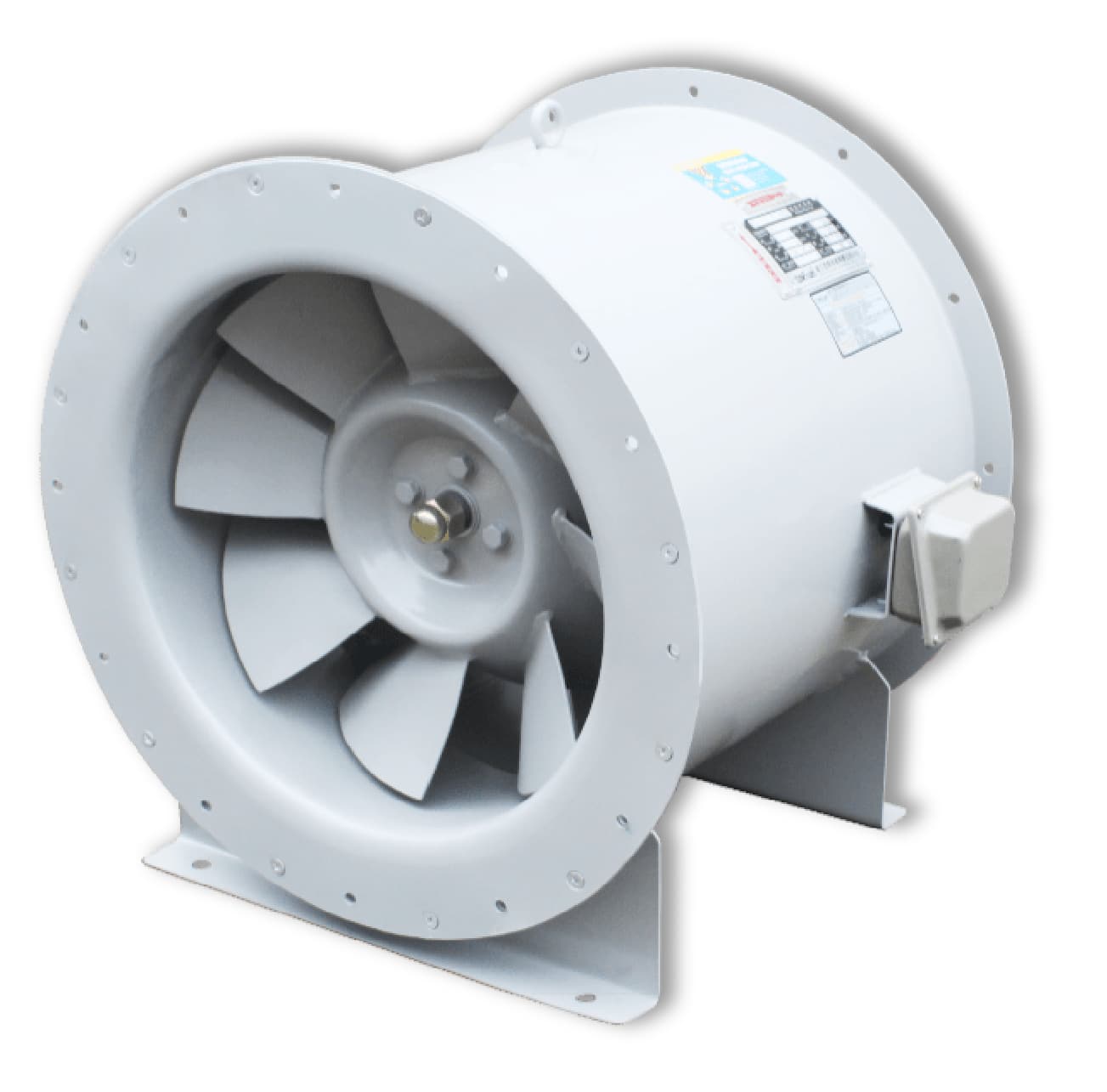

تُعد مروحة التدفق المختلط الموفرة للطاقة منخفضة الضوضاء من سلسلة HL3-2A نوعًا جديدًا من المراوح، تُصنّف بين مراوح الطرد المركزي ومراوح الضغط العالي. تتميز بخصائص مراوح الطرد المركزي عالية الضغط، ومعدل تدفق كبير، وكفاءة عالية، وتوفير للطاقة، وانخفاض مستوى الضوضاء، وسهولة التركيب.

٢. مستوى الجودة

تتميز مروحة التهوية من سلسلة HL3-2A بتصميمها المبتكر، وهيكلها المدمج، وحجمها الصغير، ووزنها الخفيف، وسهولة تركيبها. وبالمقارنة مع مراوح الطرد المركزي التقليدية، تُوفّر هذه المروحة ٢٠٪ من الكهرباء. سرعتها أقل من ٢٠٠٠ دورة في الدقيقة، ومستوى ضوضاءها أقل من ٧٥ ديسيبل (أمبير). عند توصيلها بالأنابيب وتثبيتها في صندوق تكييف الهواء، يكون مستوى الضوضاء أقل من ٧٠ ديسيبل (أمبير). يُمكنها استبدال مراوح الطرد المركزي متوسطة ومنخفضة الضغط التي تقل عن ٢٠٠٠ باسكال، وتُستخدم على نطاق واسع للتهوية وإزالة الغبار في المباني الصناعية والمدنية.

٣. الخصائص الهيكلية

تتكون المروحة بشكل رئيسي من دافع، وغلاف، ومجمع مدخل، وريش توجيه، ومحرك كهربائي، ومكونات أخرى. يعتمد الدافع على شفرات ملتوية على شكل جناح، ذات خصائص تسارع زوالي، ملحومة بالمحور، وقد خضعت لاختبارات التوازن الديناميكي والسرعة الزائدة، وتتميز بأداء ديناميكي هوائي جيد. يتخذ الغلاف شكلًا أسطوانيًا، وهو متصل بالكامل بمجمع هواء وظيفي لتقليل الضوضاء. المخرج مزود بعاكسات تدفق، تتميز بتوزيع جيد لتدفق الهواء وضغط مستقر.

٤. عملية التصنيع

أ. الدافع: تُقطع الشفرات وتُشكل بالختم البارد، ويُشد المحور ويُشكل من صفيحة فولاذية Q235. يُلحم الدافع بقالب لحام خاص، ويتم التحقق من ذلك بواسطة آلة موازنة ديناميكية ذات دعامة صلبة على الوجهين بسرعة عالية، بدقة موازنة G3.2 أو أعلى.

ب. مجرى الهواء: مُستدير بواسطة آلة ثني ثلاثية النواة، مُحاط بآلة غزل في عملية قولبة واحدة، يتميز بصلابة كافية ومظهر جميل.

ج. ريش التوجيه: جميعها مقطوعة بالبلازما ومصبوبة بقولبة الضغط.

د. مقاومة للماء: عند وضع المروحة في الهواء الطلق، يجب تركيب غطاء واقٍ من المطر لصندوق توصيل المحرك. يجب لحام غطاء المطر بالأسطوانة الخارجية لمنع تسرب مياه الأمطار تمامًا.

5. نطاق المعلمات

يتراوح حجم الهواء بين 1300 و130000 متر مكعب/ساعة، ويتراوح الضغط الكلي بين 400 و1900 باسكال.
