١. نظرة عامة

تتميز هذه السلسلة من مراوح التدفق المحوري بمزايا واضحة: هيكل أكثر منطقية، وتصميم أكثر منطقية لمحور العجلة، وتقليل فاقد التدفق، ومتانة عالية عند قاعدة الشفرات. كما شهدت أداءً أفضل، حيث بلغت كفاءة الضغط الكلية ٨٩.٥٪، وانخفض مستوى الضوضاء (مقارنةً بمستوى A) بمقدار ٣.٦ ديسيبل (A).

٢. مستوى الجودة

تعتمد هذه السلسلة من مراوح التهوية على تصميم يعتمد على مصدر الصوت، وسرعة منخفضة، ومعامل ضغط مرتفع، وقد طُوّرت إلى نوع شفرة عريضة، وطول وتر كبير، وتشويه فراغي، وشفرة مائلة، مما يُمكّنها من تحقيق حجم الهواء والضغط المطلوبين عند التشغيل بسرعات منخفضة. تتميز هذه السلسلة بكفاءة عالية، وانخفاض مستوى الضوضاء، وانخفاض استهلاك الطاقة، وسلاسة التشغيل.

هذه السلسلة من المراوح مناسبة لنقل غازات الغبار غير القابلة للاشتعال، وغير القابلة للانفجار، وغير المسببة للتآكل، وغير المهمة. يجب ألا تتجاوز درجة الحرارة المحيطة 60 درجة مئوية، ويُستخدم على نطاق واسع للتهوية وتبديد الحرارة في المصانع والمستودعات والمكاتب والمنازل. كما يمكن تركيبه على التوالي على فترات في أنابيب عادم أطول لزيادة الضغط في الأنابيب. وقد نال استحسانًا كبيرًا بعد تجربة مستخدم واسعة وتقييم الخبراء.

3. الخصائص الهيكلية

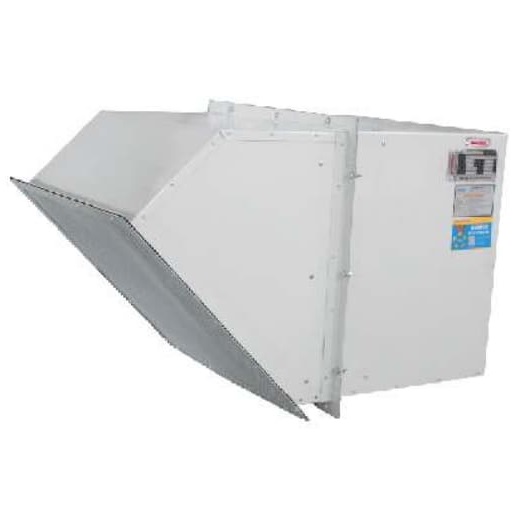

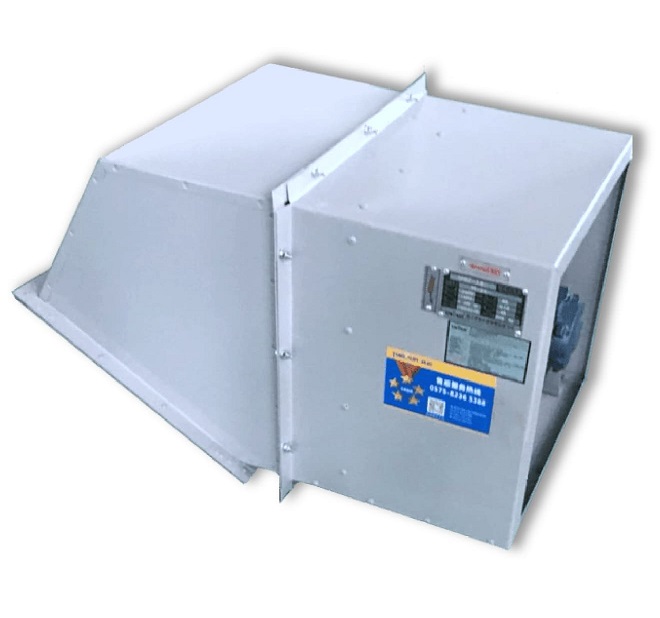

تتكون هذه السلسلة من المراوح من مكونات رئيسية مثل الدافع، والغلاف، والمحرك. يتصل الدافع بالمحرك، ويدور الدافع في الاتجاه الأيسر (عند رؤيته من جانب المحرك). طراز WEX مزود بكوع مقاوم للمطر بزاوية 45 درجة.

4. عملية التصنيع

أ. الدافع: تُقطع الشفرات وتُشكل بالختم البارد، ويُشد المحور من صفيحة فولاذية Q235، ويُختبر بواسطة آلة موازنة ديناميكية ذات دعامة صلبة على الوجهين بسرعة عالية، بدقة موازنة G3.2 أو أعلى.

ب. الأسطوانة الداخلية: دائرية الشكل بواسطة آلة درفلة صفائح ثلاثية النواة، وحوافها بواسطة آلة غزل للقولبة لمرة واحدة، وتتميز بصلابة كافية ومظهر جميل.

ج. غلاف مربع: مقطوع بالكامل بتقنية القطع بالبلازما.

5. نطاق المعلمات

يتراوح حجم الهواء بين 950 و34270 متر مكعب/ساعة، ويتراوح الضغط الكلي بين 41 و297 باسكال.
