• Диапазон воздушного потока: 329–57 200 м³/ч (194–33 668 куб. футов в минуту)

• Статическое давление: до 650 Па (≈ 2,61 дюйма вод. ст.)

• Мощность: 0,18–11 кВт

• Типы привода: прямой/ременной

• Типы монтажа: на крыше

• Области применения:

•         Вентиляция на крыше

•         Взрывозащищенная подача и вытяжка воздуха

•         Вытяжка дыма при пожаре

Дополнительное описание:

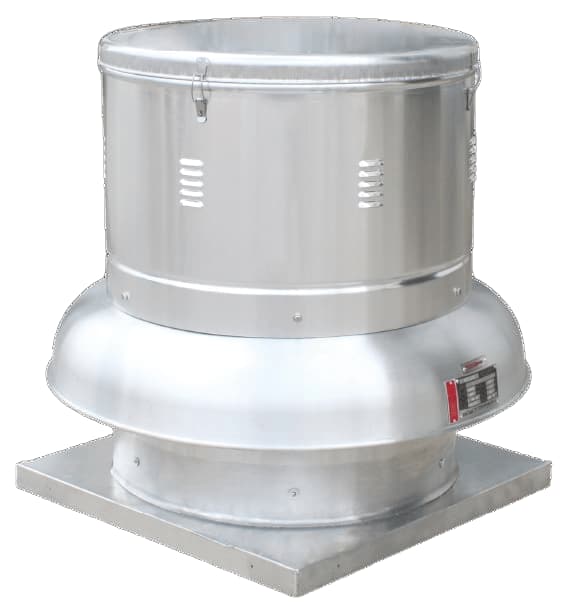

Как ведущий производитель вентиляторов для вентиляции и дымоудаления в Китае, с многолетним успешным опытом профессиональных исследований и разработок центробежных вентиляторов, SHUANGYANG FAN вобрал в себя преимущества аналогичной международной продукции, основанной на европейских и американских технологиях, гуманизированном дизайне и посредством большого количества точных расчетов и повторных испытаний модельных вентиляторов и физических продуктов, изготовил, разработал и улучшил малошумный крышный Центробежный вытяжной вентилятор - RTC с передовым технологическим оборудованием. Эта серия вентиляторов обладает преимуществами новизны, красоты, высокой эффективности и энергосбережения.

1. Характеристики производительности

a. Высокая эффективность и низкий уровень шума: вентилятор использует технологию моделирования поля потока CFD, которая была многократно протестирована и проверена с помощью моделей и физических вентиляторов, и было доказано, что имеет значительные характеристики высокой эффективности и низкого уровня шума при реальном использовании.

b. Плавная работа и длительный срок службы: этот вентилятор имеет малый момент инерции и высокую точность динамического баланса, достигая уровня баланса G2.5 стандарта ISO1940. Вся машина прошла испытания механических характеристик, испытания на вибрацию и испытания аэродинамических характеристик, чтобы гарантировать плавную и надежную работу.

c. Широкое применение: этот вентилятор может быть изготовлен как взрывозащищенный, коррозионно-стойкий и устойчивый к высоким температурам в соответствии с требованиями использования. Он подходит для ситуаций, когда воздух содержит пары кулинарного масла, летучее моторное масло из мастерской, пыль или органические растворители.

d. Красивый внешний вид: этот вентилятор имеет плавный дизайн, симметричные пропорции, тонкую работу, низкое сопротивление ветра и получил национальную запатентованную технологию.

e. Уровень качества: этот продукт был оценен Национальным центром по контролю и инспекции качества пожарного оборудования и считается ведущим продуктом в Китае.

2. Конструктивные особенности:

Вентилятор состоит из крыльчатки, двигателя, корпуса (капот, крышка двигателя), коллектора, гравитационного обратного клапана (опционально) и других компонентов.

a. Крыльчатка вентилятора: крыльчатка из алюминиевого сплава высокого и низкого давления серии Ouda оптимизирована и спроектирована с использованием технологии моделирования поля потока CFD. Передняя пластина, задняя пластина и лопатки крыльчатки обработаны с помощью нескольких процессов, таких как штамповка и формовка, что приводит к компактной конструкции с большим объемом воздуха, низким уровнем шума и высокой эффективностью. Материал втулки вала - чугун.

b. Опорный двигатель вентилятора: имеет уровень защиты IP54 и уровень изоляции двигателя F. Если класс изоляции H, вентилятор может нормально работать при высокой температуре в течение указанного времени в соответствии с требованиями пожарной безопасности. Взрывозащищенный двигатель, двухскоростной двигатель и двигатель с преобразованием частоты также опциональны в соответствии с конкретным проектом.

c. Корпус вентилятора (капот, крышка двигателя): Высокоточное оборудование для формовки прядильным способом используется для обеспечения округлости корпуса вентилятора. Конструкция корпуса обеспечивает достаточную жесткость, а структурная прочность этого вентилятора рассчитана на экстремальные скорости наружного ветра 50 м/с.

d. Коллектор: Принимая обтекаемую конструкцию, передняя пластина крыльчатки тесно связана с коллектором, тем самым снижая шум и потери энергии, вызванные турбулентностью.

e. Гравитационный обратный клапан (опционально): Рама изготовлена из оцинкованного листа, материал жалюзи — алюминиевый сплав, а жалюзи используют рычажное открытие и закрытие.

f. Заслонка (опционально): Доступны опциональные противопожарные заслонки дымоудаления, и как вентилятор, так и противопожарная заслонка дымоудаления прошли национальные испытания типа изделия противопожарной защиты.

g. Сетка от птиц: Изготовлена из проволочной сетки из нержавеющей стали, предотвращает попадание птиц и животных в вентилятор через воздуховыпускное отверстие, когда вентилятор останавливается.

h. Разборка и обслуживание вентилятора удобны и безопасны: Защитная крышка двигателя имеет конструкцию с пряжкой. Отключите питание, откройте крышку двигателя, и вы сможете отремонтировать ее.
