Введение в продукт

1. Отчет о независимом испытании

Отчет об испытании аэродинамических характеристик (выдан национальным инспекционным институтом Hefei General Machinery&Electrical Products inspection Institute).

2. ПРИНЦИП И ПРИМЕНЕНИЕ

Теория толкающего индукционного вентилятора основана на характеристиках высокоскоростного струйного потока в аэродинамике. Высокоскоростной струйный поток с высокой кинетической энергией используется для возмущения окружающего воздуха и направления воздуха в определенное целевое направление. Центральная скорость струйного потока постепенно уменьшается от точки выхода сопла, в то время как ширина струйного потока увеличивается, а индуцированный окружающий воздух также постепенно увеличивается. Увеличенный окружающий воздух, с одной стороны, разбавляет вредный газ в помещении, а с другой стороны, приводит в движение поток воздуха в помещении, что заставляет вредный газ концентрироваться и быстро перемещаться к вытяжному вентилятору по заданному воздушному каналу. Вредный газ выводится наружу через вытяжной вентилятор, что создает хороший эффект воздухообмена в помещении.

Всасывающий вентилятор может эффективно снижать концентрацию вредных газов в больших помещениях, поддерживать хороший воздух и улучшать внутреннюю среду.

Применение в: метрополитене, подземных парках и супермаркетах, складах, промышленных цехах, стадионах, других больших помещениях и местах, где требуется приточная вентиляция большой площади.

3. ХАРАКТЕРИСТИКИ РАБОТЫ

a. Высокая эффективность и энергосбережение, высокое качество воздухообмена, небольшой размер, простота установки, бесплатное обслуживание и простота очистки;

b. С очистителем на входе (от профессиональной компании) и функциями фильтрации, сбора пыли, очистки и дезинфекции, простота очистки и обслуживания; (опционально)

c. С регулируемыми двойными жалюзи на выходе вентилятора и углами выхода воздуха вверху, внизу, влево и вправо можно регулировать; (опционально)

d. Анализ моделирования CFD: Анализ и оптимизация моделирования поля потока CFD могут быть выполнены в соответствии с требованиями заказчика и конкретными условиями на месте;

e. Низкий уровень шума: слой глушителя всего вентилятора может эффективно снижать шум;

f. Дополнительные материалы: клиенты могут выбрать оцинкованную пластину (поверхность с пластиковым напылением) или пластину из нержавеющей стали в качестве материала корпуса в соответствии со своими потребностями;

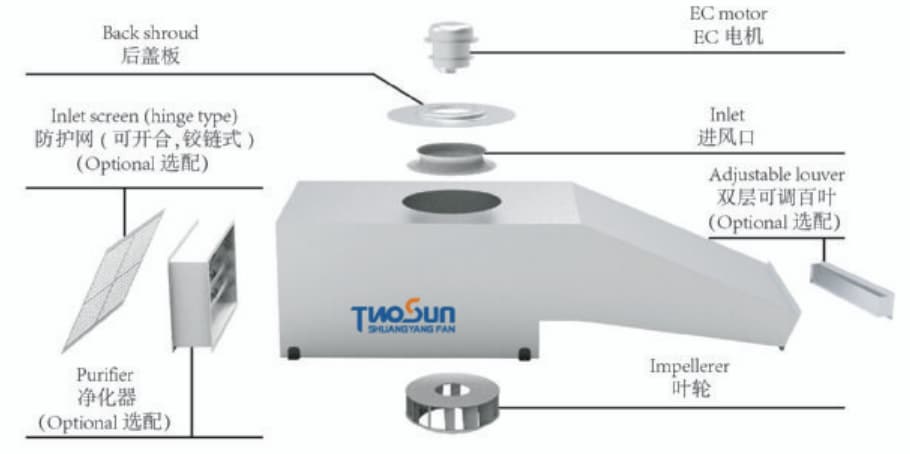

4. Конструкция вентилятора

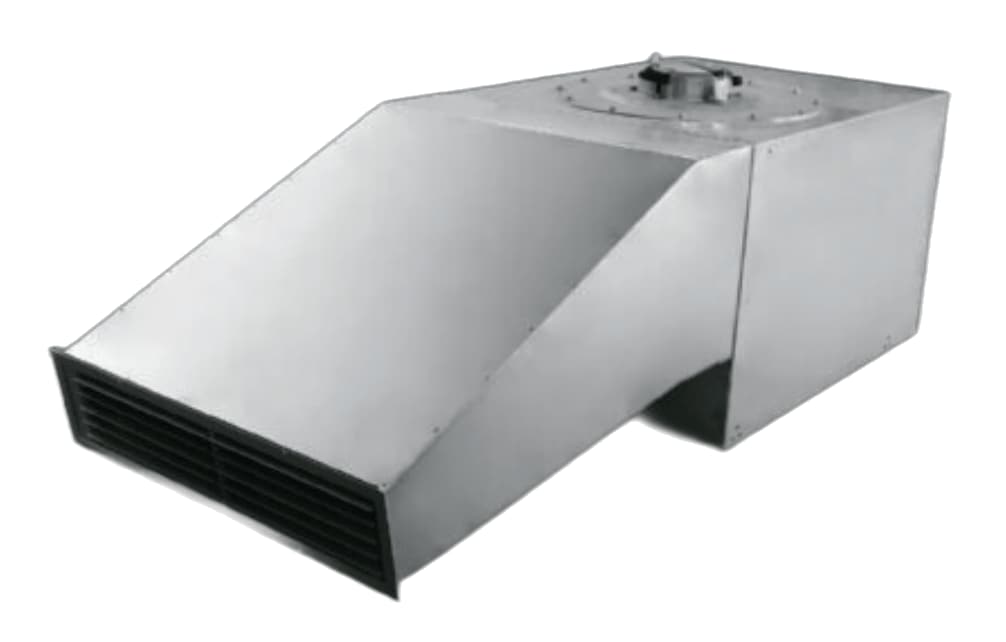

Центробежный вентилятор с загнутым назад рабочим колесом приводится в действие бесщеточным внешним ротором EC с прямым приводом. Общая форма вентилятора плоская и одиночная. Двигатель установлен внутри вентилятора, чтобы уменьшить высоту вентилятора и пространство для установки. А специальный наклонный выход вентилятора позволяет потоку струйного воздуха хорошо покрывать рабочую зону рабочей станции человек-машина.

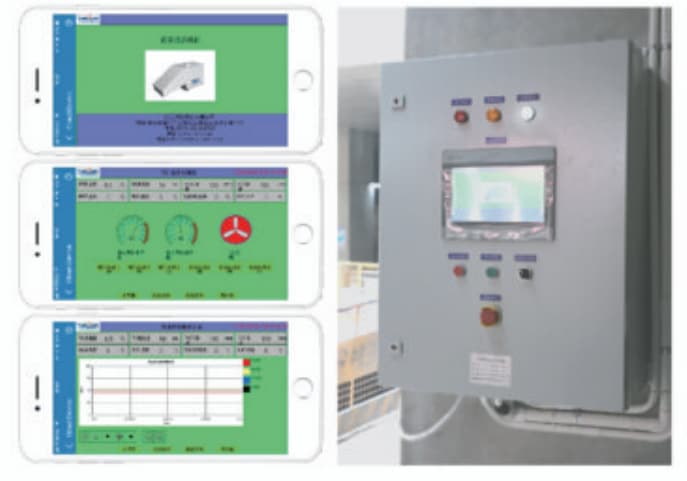

5. План управления

Шкаф управления может быть подключен к приложению на мобильном телефоне, а функция связи с BAS зарезервирована.

Функция отображения данных:

a. Отображение данных в реальном времени;

b. Отображение состояния работы оборудования;

c. Отображение мониторинга процесса;

d. Отображение исторической кривой;

Функция управления:

Режимы управления: локальное управление и центральное управление

a. Функция локального управления:

Ручной запуск/остановка вентилятора в соответствии с требованиями трассы на месте, а скорость вентилятора может автоматически регулироваться в соответствии с температурой окружающей среды, собранной датчиком температуры после запуска вентилятора. Режим работы посменно может быть установлен в соответствии с нерабочими часами и непиковыми часами работы. Режимы работы могут быть установлены в соответствии с сезоном (весна и осень, лето и зима), температурой, VOC, настройкой времени, ручным управлением и т. д. Отображение в реальном времени потребления энергии одним вентилятором и номера вентилятора.

б. Центральное управление:

Общие данные по потреблению энергии за год, месяц и день могут отображаться на центральном пульте управления, что удобно для справки по управлению эксплуатацией и техническим обслуживанием. Централизованное компьютерное управление с помощью промышленной последовательной связи (RS485) может снизить потребление энергии и шум вентилятора, а также продлить срок службы вентилятора. В соответствии с протоколом промышленной последовательной связи обороты вентилятора, мощность вентилятора и другая информация о вентиляторе в реальном времени будут загружены в BAS. Состояние перегрузки и перегрева оборудования, аварийный сигнал вентилятора и другая информация могут быть отображены, в то же время эта информация загружается в BAS через промышленный последовательный протокол связи.

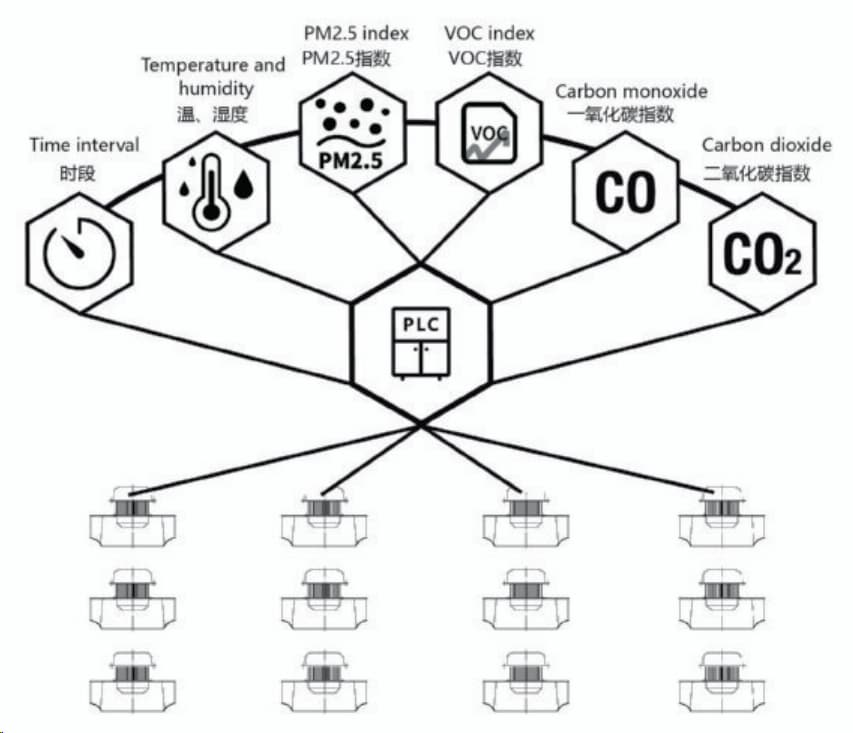

Примечание: индексы температуры, влажности, оксида углерода, диоксида углерода, PM2.5 и ЛОС могут быть добавлены в качестве контролируемых элементов по мере необходимости. И в соответствии с фактическими потребностями места проекта требуемые функции могут быть настроены.
