1. تقرير اختبار الطرف الثالث

تقرير اختبار الأداء الديناميكي الهوائي (الصادر عن معهد هيفي لفحص الآلات والمنتجات الكهربائية العامة، وهو هيئة التفتيش الوطنية).

2. المبدأ والتطبيق

تستمد نظرية مروحة الدفع الحثية من خصائص تدفق الهواء عالي السرعة في الديناميكا الهوائية. يُستخدم تدفق الهواء عالي السرعة ذو الطاقة الحركية العالية لتشويش الهواء المحيط وتوجيهه إلى اتجاه محدد. تنخفض السرعة المركزية لتدفق الهواء الحثّي تدريجيًا من نقطة خروج الفوهة، بينما يزداد عرض تدفق الهواء الحثّي، ويزداد أيضًا الهواء المحيط المُستحث تدريجيًا. يُخفف الهواء المحيط المتزايد من جهة الغازات الضارة داخل الغرفة، ويدفع تدفق الهواء الداخلي من جهة أخرى، مما يُركز الغازات الضارة وينتقل بسرعة إلى مروحة العادم عبر مسار الهواء المُحدد مسبقًا. يتم تفريغ الغازات الضارة إلى الخارج عبر مروحة العادم، مما يُحدث تأثيرًا جيدًا لتبادل الهواء الداخلي.

مروحة الحث قادرة على تقليل تركيز الغازات الضارة بفعالية في الأماكن الداخلية الواسعة، والحفاظ على هواء نقي، وتحسين البيئة الداخلية.

الاستخدامات: محطات مركبات المترو، والحدائق العامة تحت الأرض، ومحلات السوبر ماركت، والمستودعات، والورش الصناعية، والملاعب، وغيرها من الأماكن الكبيرة، والأماكن التي تتطلب تهوية حثية واسعة النطاق.

3. خصائص الأداء

أ. كفاءة عالية وتوفير للطاقة، وجودة عالية في تبادل الهواء، وحجم صغير، وسهولة التركيب، وصيانة مجانية، وسهولة التنظيف؛

ب. مزودة بجهاز تنقية عند المدخل (من شركة متخصصة) ووظائف الترشيح، وجمع الغبار، والتنقية والتطهير، وسهولة التنظيف والصيانة؛ (اختياري)

ج. مزودة بفتحة مزدوجة قابلة للتعديل عند مخرج المروحة، ويمكن تعديل زوايا مخرج الهواء في الاتجاهات العلوية والسفلية واليسرى واليمنى؛ (اختياري)

د. تحليل محاكاة ديناميكا الموائع الحسابية: يمكن إجراء تحليل وتحسين محاكاة مجال تدفق ديناميكا الموائع الحسابية وفقًا لمتطلبات العميل وظروف الموقع المحددة؛

هـ. ضوضاء منخفضة: طبقة كاتم الصوت للمروحة بأكملها تُقلل الضوضاء بفعالية.

و. مواد اختيارية: يمكن للعملاء اختيار صفائح مجلفنة (سطح مطلي بالبلاستيك) أو عجينة من الفولاذ المقاوم للصدأ كمادة غلاف حسب احتياجاتهم.

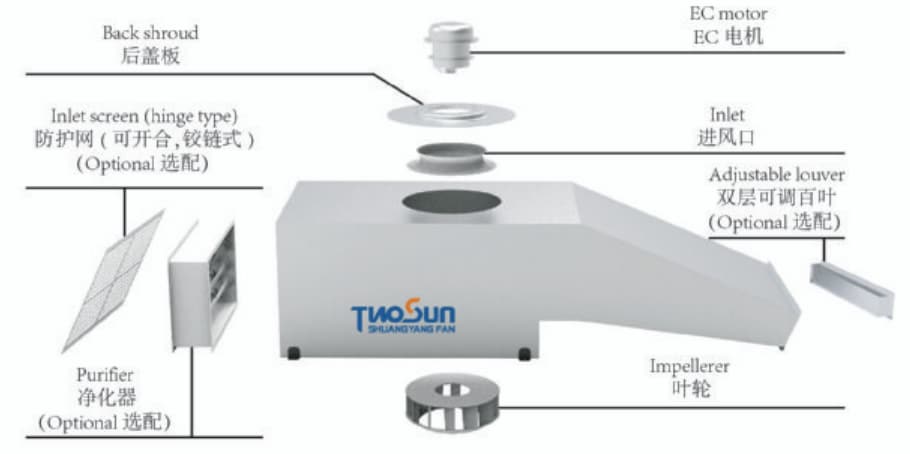

4. هيكل المروحة

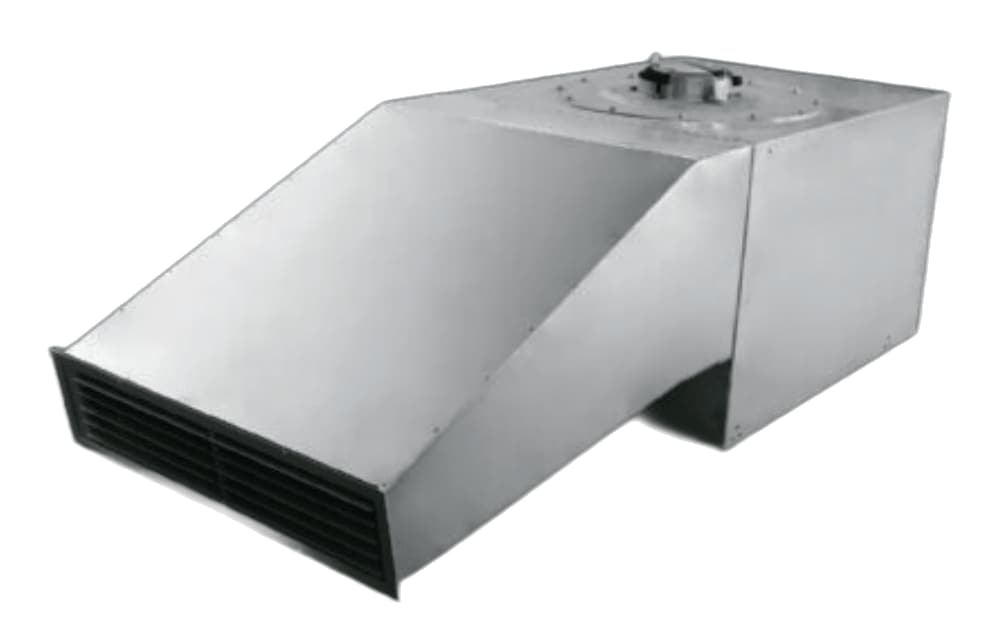

مروحة الطرد المركزي، ذات المكره المنحني للخلف، تعمل بواسطة دوار خارجي بدون فرشاة EC، يعمل مباشرة. تصميم المروحة مسطح ومنفرد. المحرك مُركّب داخل المروحة لتقليل ارتفاعها ومساحة التركيب. كما أن مخرج المروحة المائل الخاص يُمكّن تدفق الهواء النفاث من تغطية منطقة تشغيل محطة العمل بكفاءة.

5. خطة التحكم

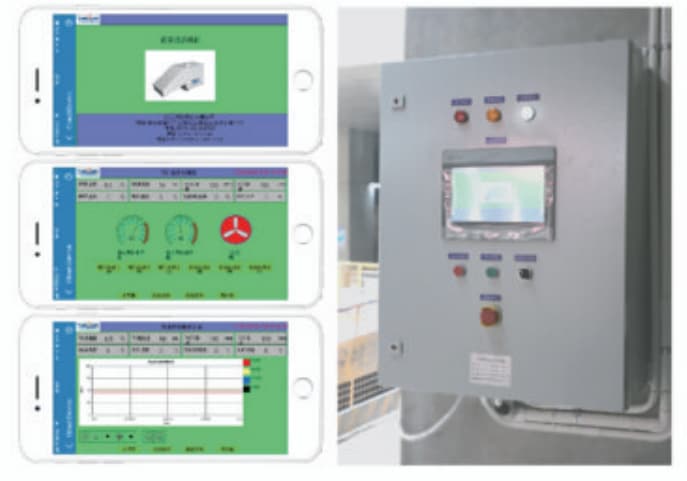

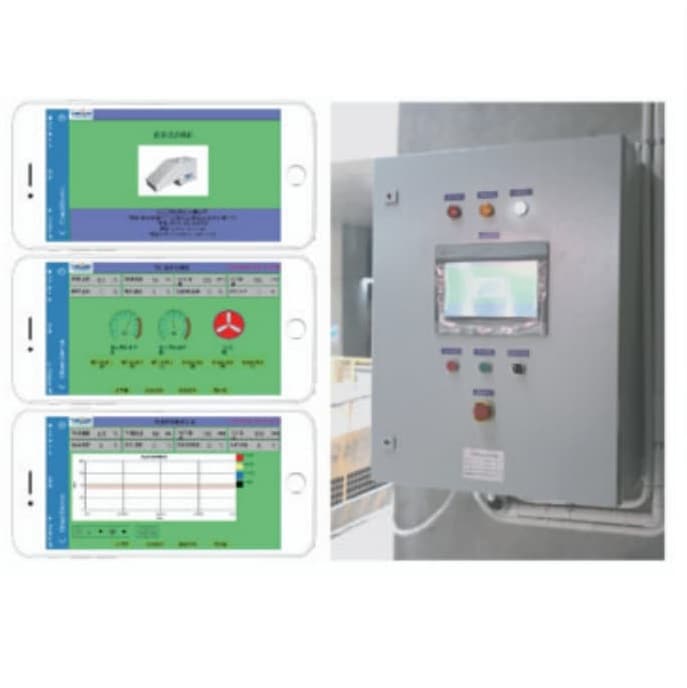

يمكن توصيل خزانة التحكم بالتطبيق عبر الهاتف المحمول، مع الاحتفاظ بوظيفة الاتصال بنظام BAS.

وظيفة عرض البيانات:

أ. عرض البيانات في الوقت الفعلي؛

ب. عرض حالة تشغيل المعدات؛

ج. عرض مراقبة العملية؛

د. عرض المنحنى التاريخي؛

وظيفة التحكم:

أوضاع التحكم: تحكم محلي وتحكم مركزي

أ. وظيفة التحكم المحلي:

تشغيل/إيقاف المروحة يدويًا وفقًا لمتطلبات المسار في الموقع، ويمكن تعديل سرعة المروحة تلقائيًا وفقًا لدرجة الحرارة المحيطة التي يجمعها مستشعر درجة الحرارة بعد تشغيلها. يمكن ضبط وضع التشغيل المتغير وفقًا لساعات التوقف وساعات التشغيل خارج أوقات الذروة. يمكن ضبط أوضاع التشغيل وفقًا للموسم (الربيع والخريف، الصيف والشتاء)، ودرجة الحرارة، والمركبات العضوية المتطايرة، وإعدادات الوقت، والتحكم اليدوي، إلخ. عرض فوري لاستهلاك الطاقة لمروحة واحدة ورقمها.

ب. التحكم المركزي:

يمكن عرض بيانات استهلاك الطاقة الإجمالية بالسنة والشهر واليوم على وحدة التحكم المركزية، مما يسهل الرجوع إليها في إدارة التشغيل والصيانة. يمكن للتحكم المركزي بالحاسوب عبر الاتصالات التسلسلية الصناعية (RS485) تقليل استهلاك الطاقة وضوضاء المروحة وإطالة عمرها. وفقًا لبروتوكول الاتصالات التسلسلية الصناعية، يتم تحميل معلومات دوران المروحة وقوتها وغيرها من المعلومات الفورية إلى نظام إدارة الأعمال (BAS). يمكن عرض حالة التحميل الزائد للمعدات وارتفاع درجة حرارتها، وإنذار المروحة، وغيرها من المعلومات، مع تحميلها إلى نظام إدارة الأعمال (BAS) عبر بروتوكول الاتصالات التسلسلية الصناعية.

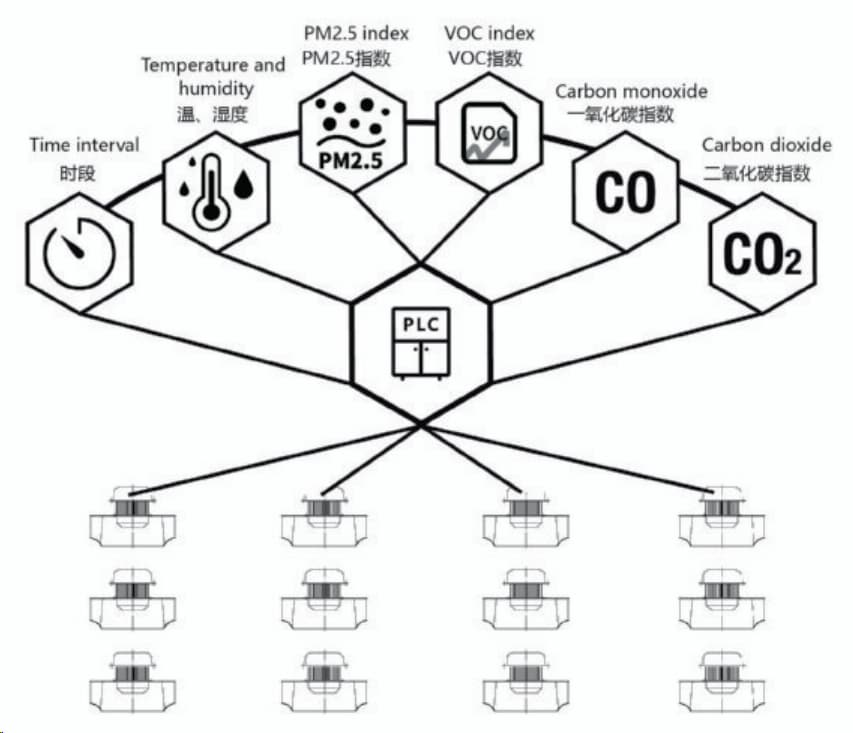

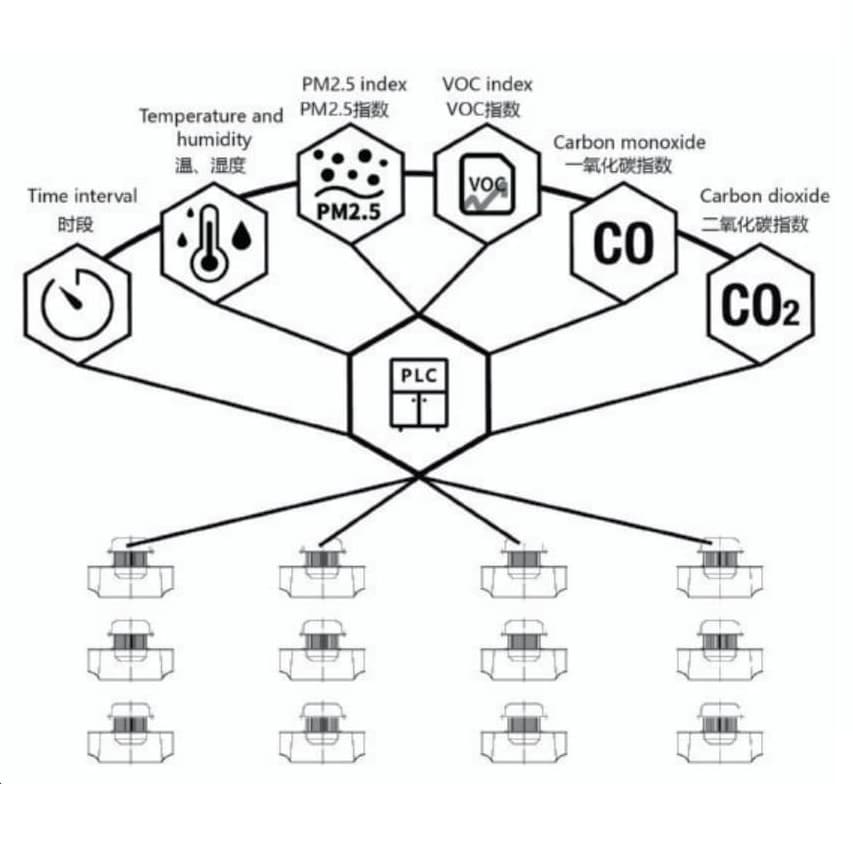

ملاحظة: يمكن إضافة مؤشرات درجة الحرارة، والرطوبة، وأول أكسيد الكربون، وثاني أكسيد الكربون، والجسيمات PM2.5، والمركبات العضوية المتطايرة (VOC) كعناصر مراقبة حسب الحاجة. كما يمكن تخصيص الوظائف المطلوبة وفقًا للاحتياجات الفعلية لموقع المشروع.
